冷庫安裝施工與建筑施工一樣，都是需要現場勘查、前期的設計以及現場施工規范。本章聚鑫冷庫安裝公司就為大家分享冷庫安裝施工規范。

一、安裝前材料準備
1、冷庫設備材料配套應根據冷庫工程設計施工材料單配備，冷庫板、庫門、制冷機組、制冷蒸發器(冷風機或排管）、微電腦溫度控制箱、膨脹閥、連接銅管、電纜控制線、庫燈、密封膠、安裝輔料等配齊并要核對材料及配件型號。
2、運輸安裝前應按發貨單核對冷庫庫板數量，裝卸庫板時應做到輕拿輕放，在庫板的每層及地面接合部鋪墊防劃層。

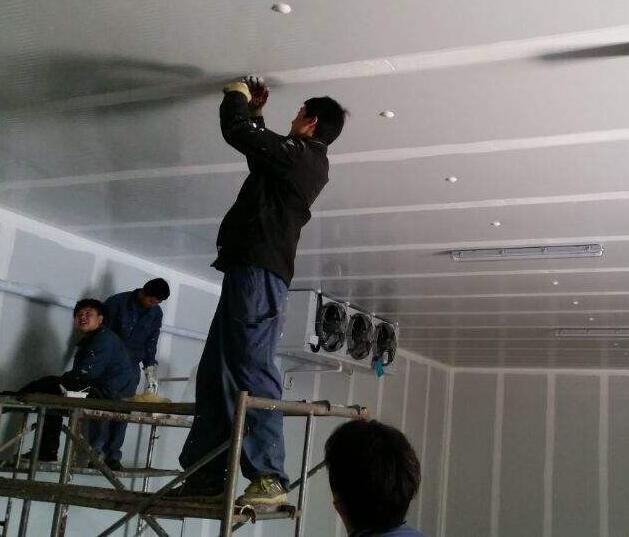

二、庫板的安裝
冷庫整體拼裝時應與墻體及屋頂留有間隙，冷庫地板安裝平整，不平處用材料把地坪墊平，并鎖緊板與板之間鎖鉤，用硅膠密封，達到庫面平整，無空心感，冷庫庫體的頂板、地板、立板安裝好后，頂與立、立與地板之間修正平齊并鎖緊，彼此間所有鎖鉤。
三、冷風機安裝技術
1、選擇吊點位置時，首先考慮空氣循環最好的位置，其次在考慮庫體結構方向。
2、冷風機與庫板間隙要大于冷風機的厚度。
3、冷風機所有吊栓應全部緊固，并用密封膠將螺栓及吊栓穿孔封閉，防止冷橋和漏氣。
4、吊頂風機過重時，應用4號角或5號角鐵做過梁，過梁應橫跨到另一塊頂板和墻板上，以減輕承重。
四、制冷機組的組裝安裝技術
1、半封或全封閉壓縮機都應安裝油分離器，并在油分內加住適量機油，蒸發溫度低于—15度時，應加裝氣液分離器并加裝適量冷凍機油。
2、壓縮機底座應安裝減震膠座。
3、機組的安裝要留有維修空間，便于觀察儀表和閥門的調節。
4、高壓表應安裝在儲液灌閥門三通處。
5、機組整體布局合理，顏色一致。各型號機組安裝結構應保持一致。
五、制冷管道安裝技術
1、銅管管徑的選擇應嚴格按照壓縮機吸排氣閥門接口選擇管徑，當冷凝器與壓縮機分離超過3米時應加大管路直徑。
2、冷凝器吸風面與墻壁保持400mm以上距離，出風口與障礙物保持3米以上距離。
3、儲液罐管徑進出口管徑按機組樣本上標明的排氣和出液管徑為準。
4、壓縮機吸氣管路和冷風機回氣管路不得小于樣本標明的尺寸以減少蒸發管路內部阻力。
5、調節站制作時，每根出液管應鋸成45度斜口，插入到底端，進液管插入調節站管徑的4分之一處。
6．排氣管和回氣管應有一定坡度，冷凝器位置高于壓縮機時，排氣管應坡向冷凝器并在壓縮機排氣口處加裝液環，防止停機后氣體冷卻液化回?韉? 高壓排氣口處，再啟機時造成液壓縮。
7、冷風機回氣管出口處應加裝U型彎?；貧夤苈窇?yīng)坡向壓縮機方向，確保順利回油。
8、膨脹閥應安裝在盡量靠近冷風機的位置，電磁閥應安裝水平，閥體垂直并注意出液方向。
9、必要時在壓縮機回氣管路上安裝過濾器，以防止系統內污物進入壓縮機內，并除去系統內水分。
10、制冷系統所有鈉子和鎖母緊固前，要抹冷凍油潤滑，加強密封性，緊固后擦拭干凈，各截門盤根要鎖緊。
11、膨脹閥感溫包用金屬卡緊固在蒸發器出口100mm—200mm處，用雙層保溫纏緊
12、制冷系統安裝完畢后，要整體美觀，顏色一致。不應有管路交叉高低不平等現象。
13、制冷管路焊接時要留有排污口從高低壓用氮?dú)獯滴圻M(jìn)行分段吹污，分段吹污完成后全系統吹污直至不見任何污物為合格。吹污壓力用0.8MP。
14、在全系統焊接完畢后，要進行氣密性實驗，高壓端充氮1.8MP。低壓端充氮1.2MP。在充壓期間用肥皂水進行檢漏，仔細檢查各焊口，法蘭和閥門，檢漏完成后保壓24小時不掉壓。
六、電控系統安裝技術
1、每個接點標記線號以便檢修。
2、嚴格按照?qǐng)D紙要求制作電控箱，并接電做空載實驗。
3、在每個接觸器上標明名稱。
4、將各電器元件導線用綁線固定。
5、電器觸點壓緊電線接頭，電機主線接頭，應用線卡卡緊，必要時掛錫。
6、各設備連接要鋪設線管，并用卡子固定，PVC線管連接時用膠粘接，管口用膠布封纏。
7、配電箱安裝水平垂直，環境照明良好，屋內干燥便于觀察與操作。
8、電線在線管內所占面積不得超過50%。
9、電線的選用要有安全系數，機組運行或化霜時電線外表的溫度不得超過40度。
10、電路系統必須5線制，沒有地線的要加裝地線。
11、電線不應暴露在露天，以免長期日曬風吹線皮老化，發生短路漏電等現象。
12、線管安裝應美觀牢固。
七、制冷系統加氟調試技術
1、測量電源電壓。
2、測量壓縮機三項繞組電阻值和電機絕緣情況。
3、檢查制冷系統各閥門開閉情況。
4、抽空后向儲液灌注入制冷劑至標準充灌量的70%—80%重量，然后在運轉壓縮機，從低壓加氣至夠量為止。
5、開機后首先聽壓縮機的聲音是否正常，看冷凝器、冷風機運轉是否正常，壓縮機三相電流是否平穩。
6、正常降溫后，檢測制冷系統各部分，排氣壓力、吸氣壓力、排氣溫度、吸氣溫度、電機溫度、曲軸箱溫度、膨脹閥前溫度，觀察蒸發器、膨脹閥結霜情況，觀察油鏡油位及顏色變化，設備運轉的聲音有無異常。
7、根據冷庫的結霜和使用情況設定溫度參數和膨脹閥開啟度。
八、其他注意事項
1、溫控探頭與溫度顯示探頭一齊穿入庫內蒸發器回風口，且懸空，化霜溫控也固定在天板上，探頭另穿孔入庫內蒸發器回風口，探頭插入翅片中(不能靠近電熱管)，溫控及化霜溫控固定在庫內蒸發器后一角，所有接線處密封。
2、制冷系統連接因主機冷凝器、蒸發器在廠里都經過打壓密封，因此開封時，都應有壓力，可查是否有漏，出廠銅管應兩頭有封塵措施，施工時也要注意隨時密封，以防水灰塵進入管內；主機，蒸發器，銅管連接以焊接方法，接口牢固美觀。
3、平衡窗安裝不要裝在顯眼處及出風口立板上，高度為立板上部下來200MM開孔。
4、銅管排放所有銅管需分別穿保溫管與同方向電線一起用空調扎帶一起包扎好，盡量走直管樣并分段固定，保溫管與保溫管接頭處用電工膠布密合。
5、電線排放所有電線除用空調扎帶扎好外，需用波紋軟管或走線槽穿管保護，溫度顯示導線盡量不與電線靠在一起。
6、散熱器安裝散熱器安裝位置離主機越近越好，最好在主機偏上位，散熱器安裝位具備最佳散熱環境，吸風口不能對著其它設備出風口，特別是油性氣體，出風口不能短路及對著別處窗口(特別是居民窗口)和設備，離地應有2米高，安裝水平牢固。
7、電器導線性能配置導線線徑達到要求，接頭牢固，需保護穿管則不能省，接電正確。導線進蒸發器接線盒孔，需硅膠密封，接燈如是36V電以上則需接地線，主機電柜內進電需三相五線制，要有可靠接地。
8、庫板的密封所有貫穿庫板的部件，庫板與部件縫隙需用密封膠密封。
一個合格的冷庫，在冷庫安裝過程中，必須保證所有設備組件按照安裝規范正確合理安裝，并且測試無誤。聚鑫冷庫安裝公司從事冷庫安裝十幾年，在各種冷庫安裝方面具有豐富的經驗，歡迎前來咨詢與合作。
